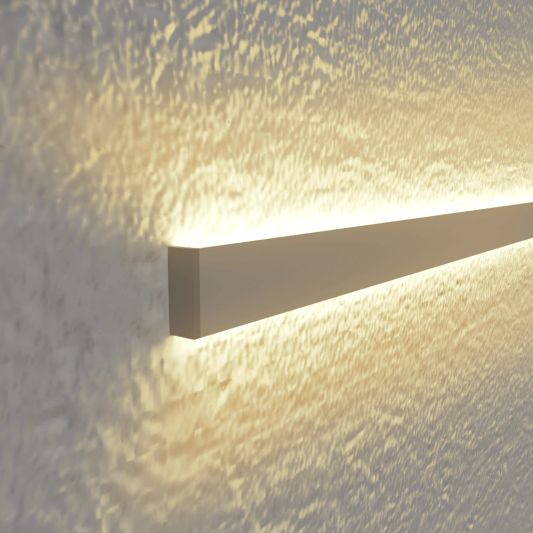

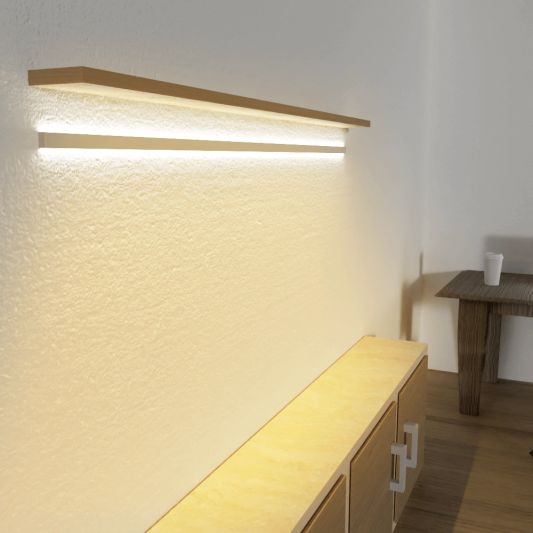

Led profiel up down muur profiel 1 meter2021-11-12Uitstekend, maar dit is ook handig om te weten
Mijn ervaring met de montage van een led profiel "up down muur" met led strip warm wit, i.c.m. een dimmer.
Ik ben dik tevreden met het eindresultaat. Het is niet moeilijk om te maken, maar bekijk alles eerst rustig voor je als een dolle aan de slag gaat. Hopelijk kun je met mijn ervaring je voordeel doen.
Dit zijn allereerst mijn tips:
- zorg voor een tweede persoon die je assisteert
- gebruik een dikke handdoek als ondergrond
- wil je geen krassen op het aluminium, verwijder dan even sierraden als (trouw)ringen e.d.
- zorg voor een potloodje, rolmaat, ijzerzaag, waterpas (en boor indien nodig)
- heb wat (blanke) afdichtkit of lijm bij de hand
- wat ducktape of ander soort tape kan handig zijn
Wat heb ik besteld?
- profiel up down muur profiel 1 meter (LPK-PRUD4913-ST01) (via LedprofielKoning)

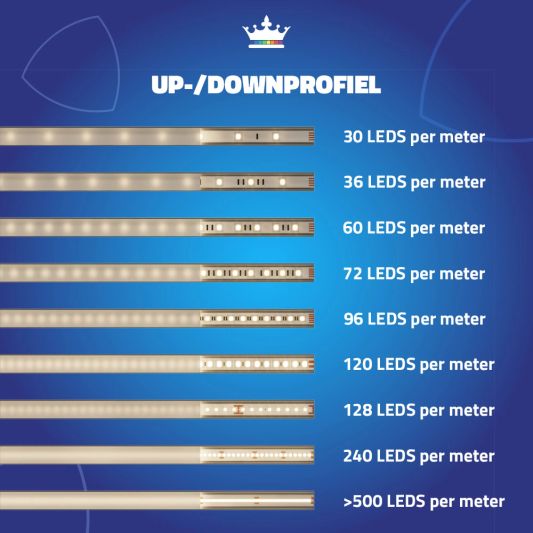

- complete set van 1 meter led strip warm wit - 120 leds, model: WWLS120-01M inclusief luxe draadloze dimmer 4-zone RF en adapter
- 1 meter led strip warm wit - 120 leds, model: WWLS120-01M
- adapter splitter in 2 delen, model: ADAM-SPKB2

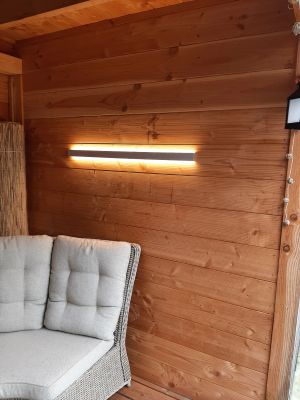

Zoals je misschien op de foto kunt zien heb ik de lamp buiten op een open veranda gemaakt. Hoewel ik de kans klein acht dat regen de boel kletsnat zal maken, wil je ook niet dat net die ene horizontale regenbui dat wel voor elkaar krijgt. Ik heb daarom gekozen voor een spatwaterdichte versie van de ledstrip. Kost een paar euro meer, maar dan hoef je je over lekkage geen zorgen meer te maken.
De bestelling verliep vlot, hoewel het even duurde voor ik doorhad dat het (specialere) profiel besteld moet worden bij LedprofielKoning terwijl de rest (ledstrip, dimmer en splitter) via LedstripKoning loopt. Je moet dus op 2 aparte internetsites een bestelling doen, niet handig vond ik. Het is temeer verwarrend omdat op LedstripKoning namelijk ook wel meer gangbare profielen zijn te bestellen. Het zorgt er ook voor dat het bestelde op verschillende dagen apart van elkaar binnenkomt. De ledstrips, dimmer en splitter zaten keurig in een klein doosje, maar het profiel alleen in een mégadoos (zie foto). Uit oogpunt van verpakkingsmateriaal en logistiek valt hier nog wel wat te verbeteren.
Ik heb LedKoning vooraf gevraagd wat ik aan ledstrip(s) nodig had. Misschien, dacht ik, kun je een 2 meter ledstrip kopen en deze ombuigen om het profiel. Helaas, dat gaat niet. Je ledstrip zal dan breken. Bovendien is er in het profiel ook geen mogelijkheid om een ledstrip om te buigen zonder het profiel flink te beschadigen. LedstripKoning raadde aan om een 2 x 1 meter ledstrip te bestellen, met daarbij een splitterkabel om beide ledstrips met één adapter van stroom te voorzien.
Ik heb eerst alles eens rustig aan de keukentafel bekeken op een dikke handdoek, om beschadiging aan materiaal en tafel te voorkomen. Het aluminium profiel is erg puntig en scherp; een kras in je tafel, profiel én hand heb je zo voorelkaar, dus pas op!
Voor ik iets ging monteren heb ik eerst gecontroleerd of de ledstrips het wel deden. Niet handig natuurlijk als je daar pas achter komt als alles al geplakt en gemonteerd is :)
Daarbij heb ik ook meteen maar de dimmer gekoppeld aan de afstandsbediening i.p.v. later buiten te staan klooien.
Trouwens, het duurde even (RTFM) voor ik doorhad ("Hè, waarom werkt het nou niet?") dat er bij de afstandsbediening geen 2 stuks AAA-batterijen meer geleverd worden. Deze moet je dus even zelf regelen.
De handleidingen voor het aansluiten van de materialen zijn duidelijk en ga ik hier niet beschrijven. Mocht je echter ook een dimmer bestellen, dan is het zwarte draadje de min en de rode de plus. Zal voor de meesten wel logisch zijn, maar in de handleidingen kwam ik hier niets over tegen. De dimmer heeft trouwens 2x 2 (min-plus) uitgangen voor strips (aan de andere kant waar de adapterspanning binnen komt). Je zou dus een tweede ledlamp kunnen aansturen.
Ik zag al meteen een uitdaging. Hoe ging ik die 2 ledstrips aan beide kanten van het profiel verbinden met die splitter?
De 1 meter ledstrips zijn beide voorzien van een kabel voor witte ledstrips met 2 pins stekker (Model: EKAM-STKB). Dat betekent dat de totale lengte van de ledstrip met de stekker langer is dan het profiel zelf. Je wilt de stekker dan buiten of ergens in het profiel willen frummelen om alle leds te kunnen gebruiken (wat je dus niet gaat lukken), of aan het einde van de ledstrip een stukje weg moeten knippen. En ja, dat betekent dat een klein stukje in het profiel geen ledjes heeft. Merk je dat uiteindelijk? Het antwoord is nee. Knip dus gewoon een stukje aan het einde af. Om de paar centimeter vind je op de ledstrip een mogelijkheid om deze door te knippen. Ik heb dat pas gedaan toen ik de ledstrip vast ging plakken. Niks overhaast doen hè, want weg is weg.

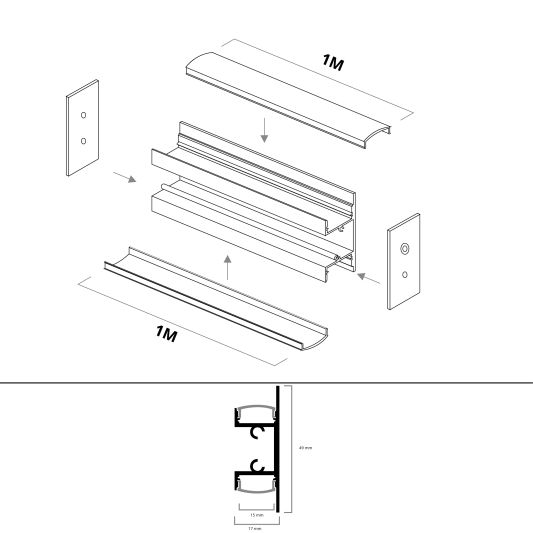

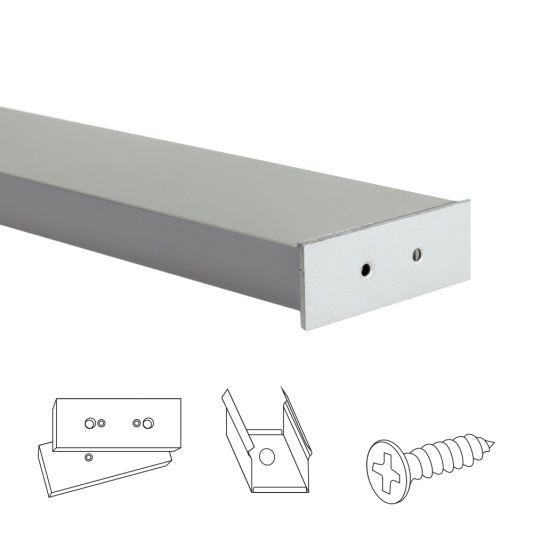

Beide zijklepjes van het profiel hebben 2 gaatjes (voor de bevestigingsschroefjes) maar één heeft daarnaast nog 2, iets grotere gaten. Het doel hiervan is mij niet helemaal duidelijk. Ik gok dat je hierdoor een verlengingsdraadje kunt leggen naar een eventuele 2e profiel. Ik had liever gezien dat je deze gaatjes zelf boort wanneer nodig. Ik heb na afloop de gaatjes dichtgemaakt met kit om binnendringen van mogelijke spinnetjes en andere kleine insecten tegen te gaan.

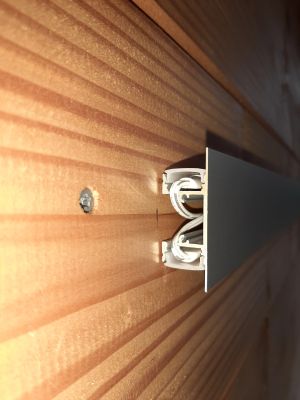

Ik heb dus een tijdje zitten puzzelen hoe ik de bedrading moest gaan leggen en heb gekozen (zie foto) om een kleine insnede te maken aan de zijkant van het profiel. Hier kon ik de 2 stroomdraden leiden en toch de klepjes monteren. Zie foto. Je ziet er later niets meer van. Let bij het zagen op het gaatje voor het schroefje van het zijklepje. Deze mag niet beschadigt raken om montageproblemen hiervan later te voorkomen. Aluminium zagen met een ijzerzaag gaat heel makkelijk. Let dus op dat je dit rustig en beheerst doet. Een tweede handje om het profiel vast te houden is erg handig.
Ik heb dus deze constructie bedacht, maar als er een andere manier is had ik dat graag geweten. Bij de ontwikkeling van dit profiel zullen ze dit toch ook bedacht hebben. Misschien heb ik iets heel simpels over het hoofd gezien...
Nu kun je de ledstrips vastplakken. Verwijder aan de kant van de aansluiting een paar centimeter rood lint en plaats de strip zoveel mogelijk in het midden van het gootje. Ik beging de fout hier niet op te letten en moest de strip later weer gedeeltelijk verwijderen omdat ik de afdekkap niet gemonteerd kreeg. Deze liep vast tegen de dikke siliconenlaag die op de ledstrip zit. Verwijder steeds een paar centimeter lint en plak de strip op deze wijze over de hele lengte vast. Knip het gedeelte wat te lang is af. Omdat er hierdoor een miniem stukje ledstrip bloot komt te liggen, heb ik hier wat kit overheen gedaan. Daarna de zijklepjes gemonteerd.

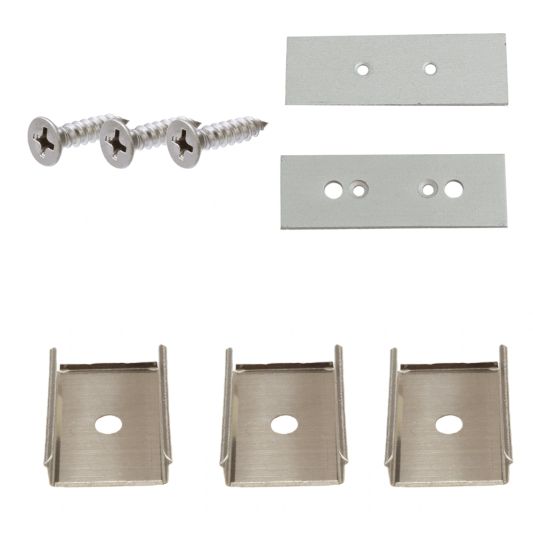

Eenmaal buiten heb ik op de plank waar het profiel moest komen een horizontale lijn met potlood gezet, waarbij het beginpunt gemarkeerd en de plaatsen waar de 3 klemmetjes moesten komen. Hoewel het niet op de centimeter komt (want je ziet ze later niet meer) heb ik de klemmetjes op 12, 50 en 88 cm op deze lijn geplaatst. Draai de schroefjes net niet muurvast waardoor de beugeltjes nog ietsje kunnen draaien. Het vastklemmen later van het profiel gaat dan makkelijker.
Daarna heb ik bepaald waar in de plank het gat van de stroomtoevoer moest komen. In ieder geval precies op de potloodlijn want deze zit in het midden van de holle ruimte in het profiel. Het hangt er even vanaf hoe bij jou de situatie is, maar ik heb ervoor gekozen om de verdikking in de splitterdraad in het profiel te houden en de rest van de draad door de plank te leiden. De draden liggen nu nog losjes in het profiel en vallen er makkelijk uit. Ik heb ze met een stukje ducktape in het profiel vastgezet en één van de ledstripkabels wat ingetrokken zodat beide kabels soort van in het verlengde van elkaar liggen. Beetje gepruts maar ze passen namelijk net niet op of naast elkaar in de holle ruimte. Scheelt echt maar een millimeter of 2, jammer. Probeer je naast of op elkaar te leggen dan heb je straks problemen bij het vastklemmen van het profiel omdat deze niet vlak tegen de wand komt te liggen.
Eenmaal zover om het profiel te klemmen is het handig om weer een helper te hebben die de draad of draden de wand inleidt waarbij jij het profiel op de klemmetjes klikt. Dit zou eenvoudig moeten gaan. Je lamp is nu bevestigd.

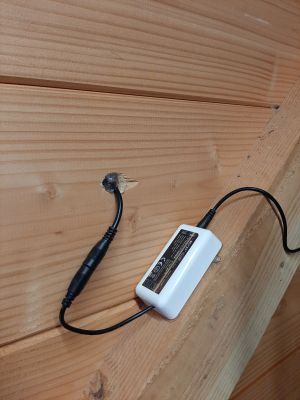

Vervolgens heb ik aan de binnenzijde van de schuur de dimmer bevestigd met het meegeleverde plakstripje (geen idee of deze lang blijft plakken op hout), en de adapter geplaatst. Tevens het gat in de wand volgestopt met kit om alweer binnendringende insecten te weren. Zie foto.
Verwijder nog de beschermfolie op de afdekkapjes en je bent klaar.
Als het goed is heb je de dimmer al gekoppeld aan de afstandsbediening en werkt alles meteen. Bij mij in ieder geval wel.
Als laatste (en niet onbelangrijk trouwens), doe je je trouwring weer om :)
Succes met monteren!
Berenloper
Door Berenloper op vrijdag 12 november 2021
